什么是綜合管廊？

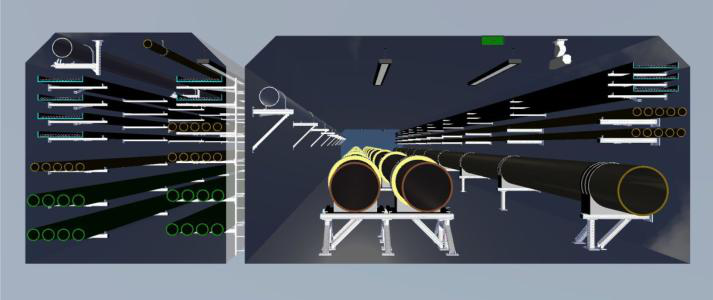

綜合管廊（日本稱“共同溝”、臺灣稱“共同管道”），就是地下城市管道綜合走廊。即在城市地下建造一個隧道空間，將電力、通信，燃?xì)狻⒐帷⒔o排水等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。

綜合管廊在智慧城市中的應用

智慧城市是指利用各種信息技術或創新意念，集成城市的組成系統和服務，以提升資源運用的效率，優化城市管理和服務，以及改善市民生活質量，而在智慧城市發展的進程中，智慧城市建設已經不單純是一個信息化問題了。現在提智慧城市，主要是想通過新的技術手段，解決城市建設和運行當中存在的問題。而綜合管廊監控平臺的出現既是信息化技術的表現，同時它在解決城市建設對將電力、通信，燃?xì)狻⒐帷⒔o排水等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，這也是符合了智慧城市建設的主題。

技安綜合管廊監控系統

    技安綜合管廊環境與設備監控系統是按照《城市綜合管廊工程技術規范》（GB50838-2015）中綜合管廊監控與報警系統的要求，在地下綜合管廊環境布設各種傳感器和多通道數據采集單元，實現對綜合管廊環境中有毒有害氣體濃度、可燃?xì)怏w濃度、環境溫濕度、集水坑水位等數據進行實時在線采集，通過多通道數據采集單元進行在線監測、預警、上傳至統一管理平臺，通過多通道區域控制單元實現對現場排風機、水泵、電氣設備等進行就地自動、就地手動或遠程控制。

    智慧管廊前端設備系統，主要包括各類環境元素探測傳感器、設備監控系統、管廊安全防范系統、災害自動監測報警系統、語音應急通信系統、管廊信息發布系統、管廊引導標識系統等，可以將管廊內環境信息、設備運行狀態、管廊健康狀態、管廊災害狀態，實時回傳至監控中心；通過應急語音通訊系統、信息廣播發布系統和引導標識系統進行遠程指揮調度和應急救援，實現管廊管理智慧化。

技安綜合管廊監控平臺集成模塊

技安綜合管廊監控平臺可以集成了環境監控、視頻安防、入侵系統、消防報警、智能照明、語音通信、應急廣播、人員定位等模塊，可以實時對這些模塊進行實時監控。同時在管廊內部安裝手動報警按鈕、聲光報警器、應急通訊電話、警笛及緊急廣播系統。實現管廊內部消防應急聯動。在管廊內部易著火點布置防火包，傳感器監測到著火點，啟動附近視頻確認，通過遠程控制打開著火點防火包，實現快速破滅火源或延遲火勢蔓延。火災發生時通過管廊內部報警指示燈和播音系統第一時間通知管內人員撤離。通過布設在管廊內部的煙霧傳感器和溫濕度傳感器，實時監測管廊內部的環境變化。

綜合管廊監控平臺總體功能

1、智能巡檢：傳統的巡檢主要是通過人工方式，綜合運用感官以及一些配套的檢測儀器對管廊內的情況和設備進行以簡單定性判斷，該方式存在勞動強度大、檢測質量分散、主觀因素多等缺陷。該系統主要是通過安裝了全景攝像頭和其他傳感設備（溫濕度、氣體、紅外等）的多功能巡檢車，每天定時對管道內部進行巡檢，值班人員對巡檢數據進行查看，發現問題第一時間到現場確認。通過360全景內景圖實現真實、全面、直觀的用戶體驗。

2、管線狀態監測：

    1.燃?xì)夤芫€：安裝在燃?xì)夤芫€接口、閥門處的甲烷監測設備，監測燃?xì)夤芫€的泄漏情況，并通過定位技術，實現燃?xì)庑孤┑目焖侔l(fā)現和處置。對事故的易發點系統做重點提示，提醒值班人員關注。

    2.供電電纜：通過電纜線監測系統實現纜線狀態的監測和能量的監控。防治纜線過熱起火和偷漏電事故的發生。

    3.供水管線：利用漏損監測儀，流量計、壓力計實時監測供水管線運行狀態，能夠快速發現漏損點，避免能源浪費。通過管線的流量和壓力監測數據，聯動供水泵站，避免產生水錘效應造成供水管線損壞。

    4.污水管線：通過對污水管各點液位的監測，防治污水管的堵塞。

    5.熱力管線：利用壓力計實時監測熱力管線運行狀態，聯動供熱泵。防治壓力過大對管線造成的損害。

3、管線資產管理：

    綜合管廊內部管線屬性復雜、重要節點數量多、投資、建設、運營主體不同給后續的管理帶來了很大個麻煩。通過建立管線資產管理系統，實現對綜合管廊入廊管線的數量、種類、權屬單位、建設單位、管理單位信息管理。明確各方職責，提高經濟管理效率。通過綁定在管線上的RFID電子標簽，實現關鍵節點路由信息和屬性信息（管徑、管材、用途、傳輸介紹種類、壓力、流向、鋪設時間、施工單位、權屬單位）的全面掌握。在這些數據的基礎上，實現對入廊管線的透明管理。

4、一體化監控

5、一體化維護
